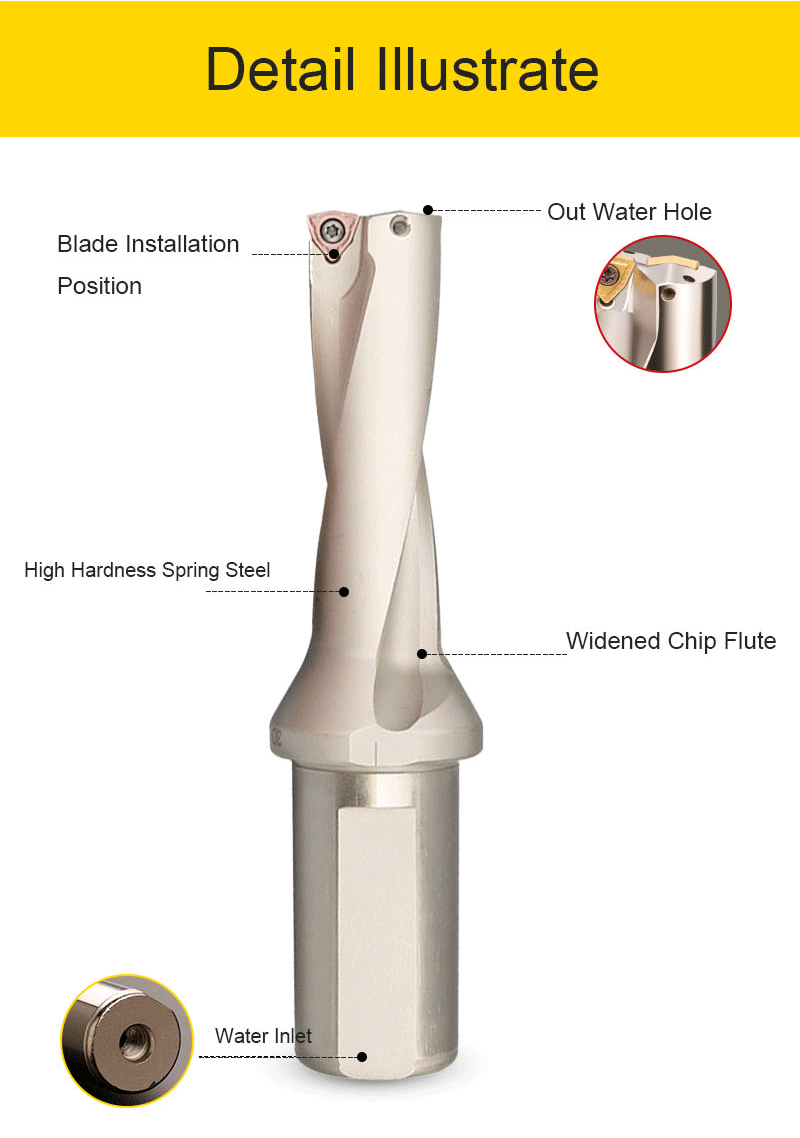

U 드릴 인서트

1. 기술적 성능 이점

U자형 그루브 특허 디자인

향상된 칩 제거: 고유한 U자형 나선형 홈 구조(기존 직선 홈과 비교)는 칩 제거 효율을 크게 향상시키고 막힘 위험을 줄이며, 특히 깊은 구멍 가공(예: 5D 깊이 이상)에 적합합니다.

열 축적 감소: 최적화된 홈 모양은 절삭 영역의 마찰을 줄이고 공구 수명을 연장합니다.

통합 내부 냉각 채널

팁까지 직접 고압 냉각: 3D 내부 냉각(Coolant Through)을 지원하고, 절삭유가 절삭날에 직접 작용하여 공작물의 열 변형을 줄이고, 구멍 벽(Ra≤1.6μm)의 마감을 개선합니다.

다양한 냉각 매체와 호환: 오일 냉각, 공기 냉각 또는 에멀젼에 적합하며 다양한 재료(예: 스테인리스강, 티타늄 합금)에 적합합니다.

고강성 재료

초미립자 초경 기판: 내마모성이 TiAlN/TiSiN 코팅으로 최대 1200°C의 고온 저항으로 30% 이상 증가합니다(일반 합금 드릴에 비해).

2. 가공 효율성 이점

여러 용도로 사용할 수 있는 하나의 도구

사전 드릴링 또는 센터 드릴링 불필요: 고정밀 홀 가공(IT8-IT9 수준)을 직접 달성하고 공구 교환 시간을 절약하며 CNC 공작 기계 활용도를 향상시킵니다.

고속 절단 능력

권장 라인 속도 80-150m/min: 주철/강철 가공에서 기존 드릴 비트보다 20% 더 높은 이송 속도와 15% 더 짧은 단일 구멍 가공 주기.

안정성 최적화

양단 디자인: 반경 방향 강성 향상, 진동 억제, 구멍 진원도 오류 ≤0.02mm(얇은 벽 부품에 적합).
