구조적 특징

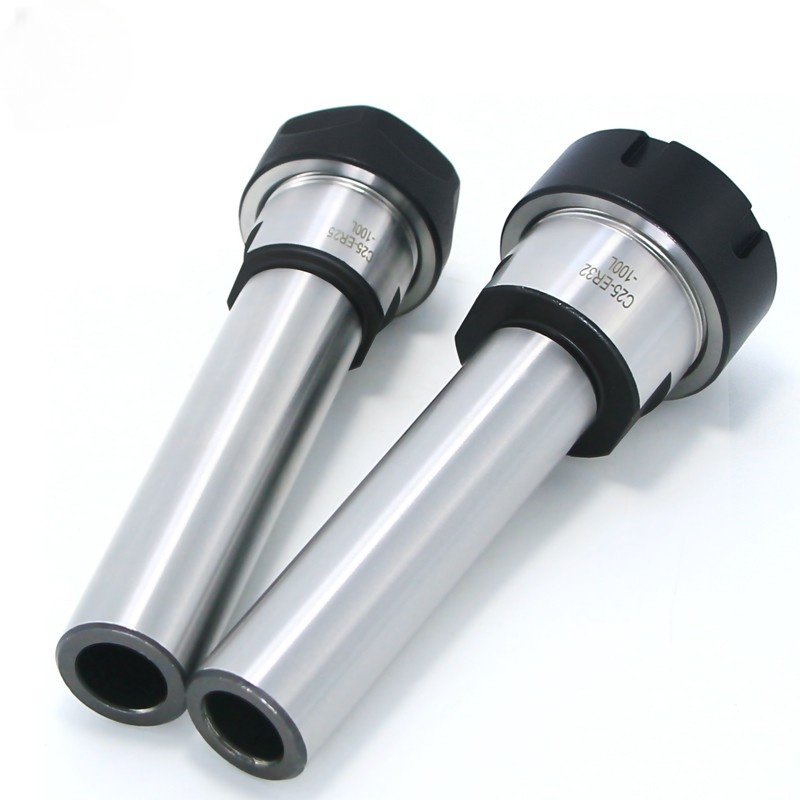

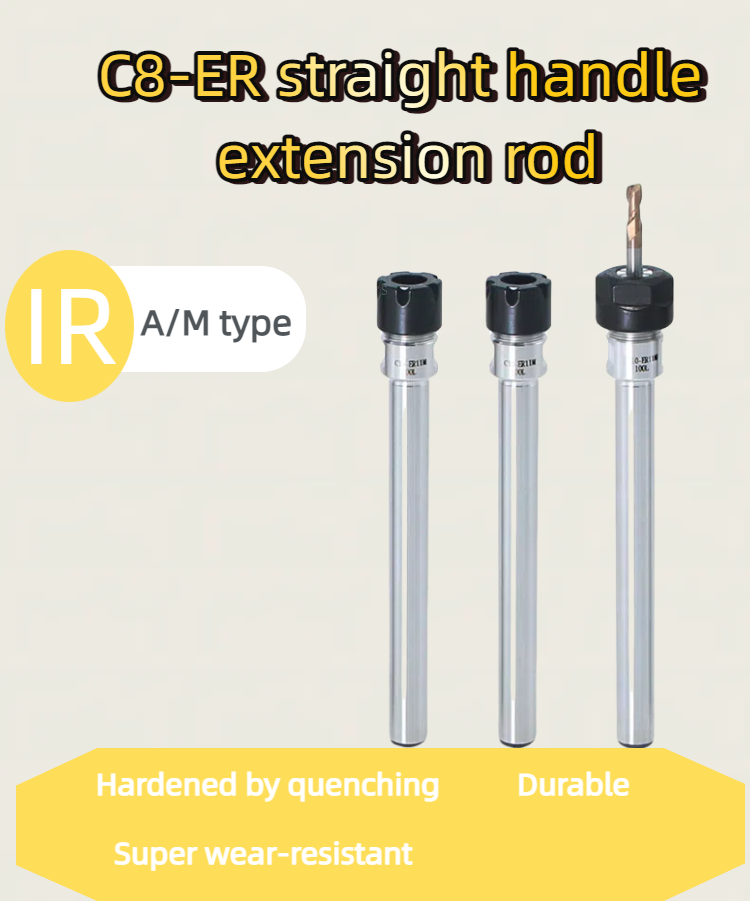

일반적으로 직선형 섕크 디자인을 채택하고, 섕크 직경은 C8, C10, C12, C16, C20, C25, C32 등 다양한 규격을 갖습니다. 다양한 섕크 직경은 다양한 공작 기계 스핀들 인터페이스와 가공 요구 사항에 적합합니다.

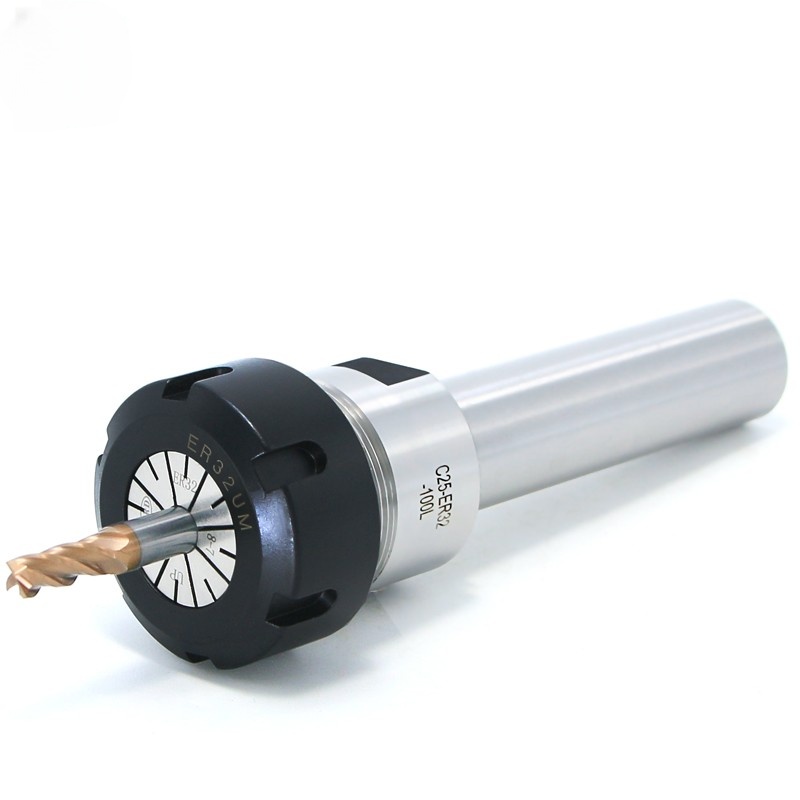

ER 척은 함께 사용됩니다. ER 척은 탄성이 뛰어나 드릴, 리머, 엔드밀, 탭 및 기타 공구를 클램핑할 수 있습니다. 공구는 너트를 조여 고정하며, 클램핑력이 강하여 가공 중 공구의 안정성을 보장합니다.
일부 ER 연장 막대에는 작업 효율성을 개선하기 위해 도구 길이를 제한하고 조정할 수 있는 내장형 상단 나사 구조가 있을 수 있습니다.

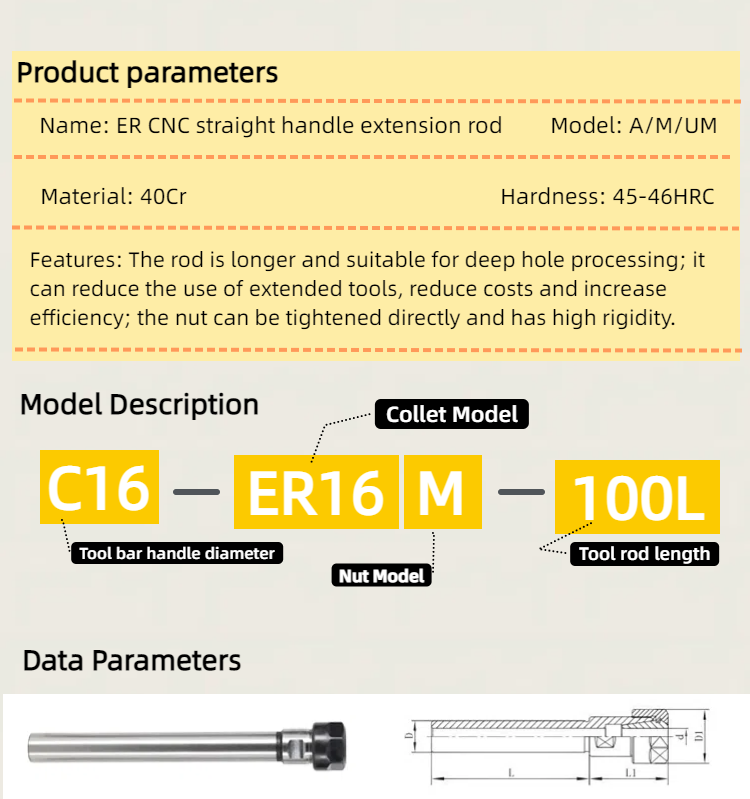

모델에는 일반적으로 섕크 직경, 일치하는 척과 너트 모델, 섕크 길이 등의 정보가 포함됩니다. 예를 들어, C20 - ER16 - 50에서 C20은 섕크 직경이 20mm, ER16은 일치하는 너트와 척이 ER16, 50은 섕크 길이가 50mm임을 의미합니다.
다양한 가공 깊이 요건을 충족할 수 있도록 다양한 길이 사양을 선택할 수 있습니다. 일반적인 길이는 50mm, 70mm, 100mm, 150mm, 200mm 등이며, 더 긴 사양도 가능합니다.
제품 매개변수
크기 매개변수:
손잡이 직경: 일반적인 사양에는 C8, C10, C12, C16, C20, C25, C32 등이 있으며, 이는 곧은 손잡이의 직경을 나타냅니다.
작업 길이: 즉, 연장봉의 길이입니다. 50mm, 70mm, 100mm, 150mm, 200mm 등 다양한 옵션이 있습니다(길이는 다양한 가공 깊이 요구 사항에 적합합니다).
적용 가능한 척 사양: ER11, ER16, ER20, ER25, ER32 등(클램핑할 수 있는 도구의 유형과 크기 범위를 결정합니다).
정밀 매개변수:
총 정확도(T.I.R.): 일반적으로 최대 ≤0.005mm로 가공의 정확성과 안정성을 보장합니다.
척 정확도(T.I.R.): 설치 후 도구의 정확도에 영향을 미치는 0.015mm, 0.008mm, 0.005mm 등과 같은 다양한 수준이 있습니다.

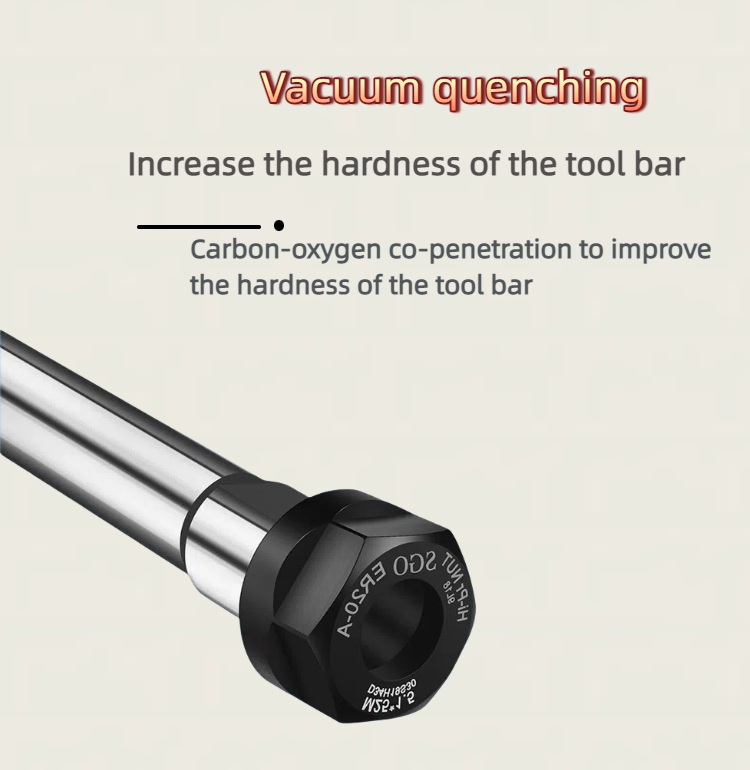

재료 매개변수: 일반적인 재료로는 고탄소강, 스테인리스강, 티타늄 합금 등이 있습니다. 처리 후 고탄소강은 더 단단하고 내마모성이 높아집니다. 스테인리스강은 내식성이 좋습니다. 티타늄 합금은 강도가 높고 밀도가 낮으며 내식성이 있지만 가격이 비쌉니다.

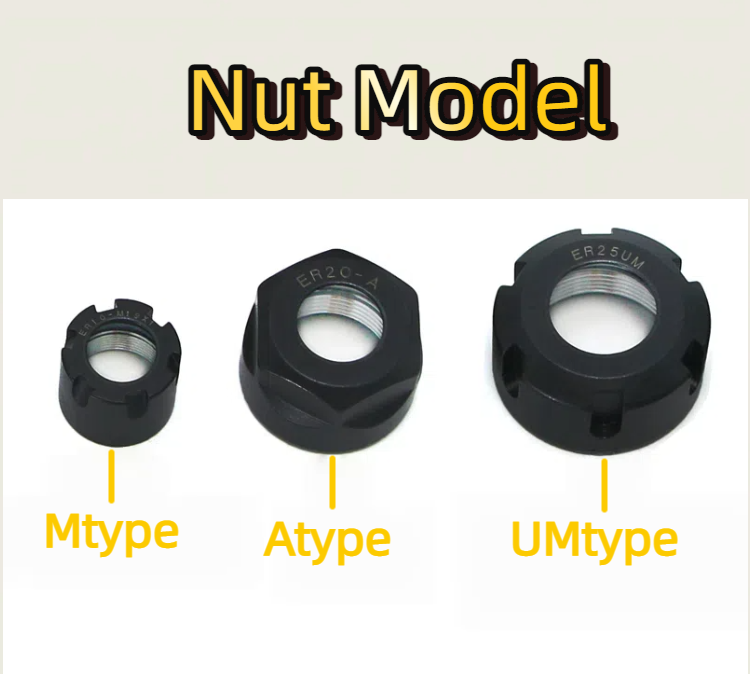

너트 모델

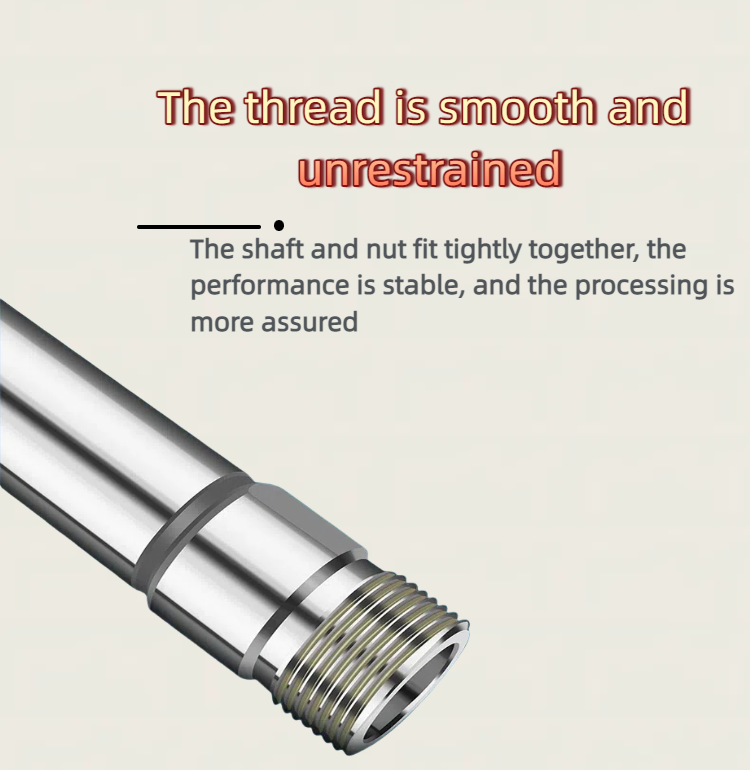

매칭 너트는 공구 클램핑을 달성하는 핵심 부품입니다. 주요 기능은 ER 콜렛을 수축시키고 조임으로 발생하는 압력을 통해 공구를 클램핑하는 것입니다.
너트 모델은 일반적으로 ER 콜렛 사양과 일치합니다. 예:
ER11 너트: ER11 콜렛에 적합하며 직경 1-7mm의 공구를 클램핑하는 데 사용됩니다.
ER16 너트: ER16 콜렛, 직경 1-10mm의 클램핑 도구에 적합합니다.
ER20 너트: ER20 콜렛, 직경 1-13mm의 클램핑 도구에 적합합니다.
이와 같이 ER25, ER32 및 기타 너트는 각각 더 큰 콜렛과 공구에 해당합니다.
