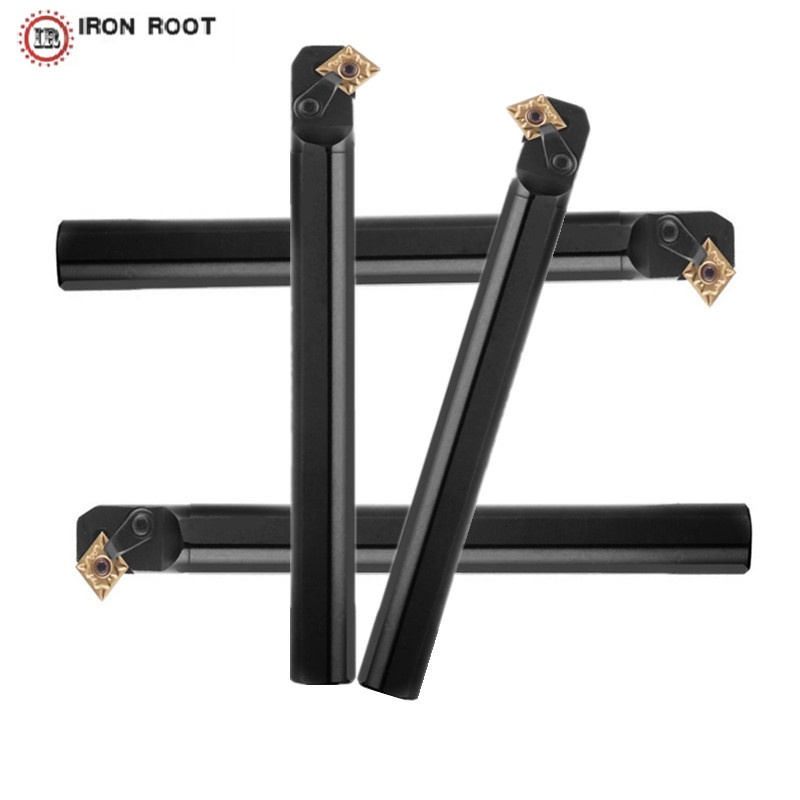

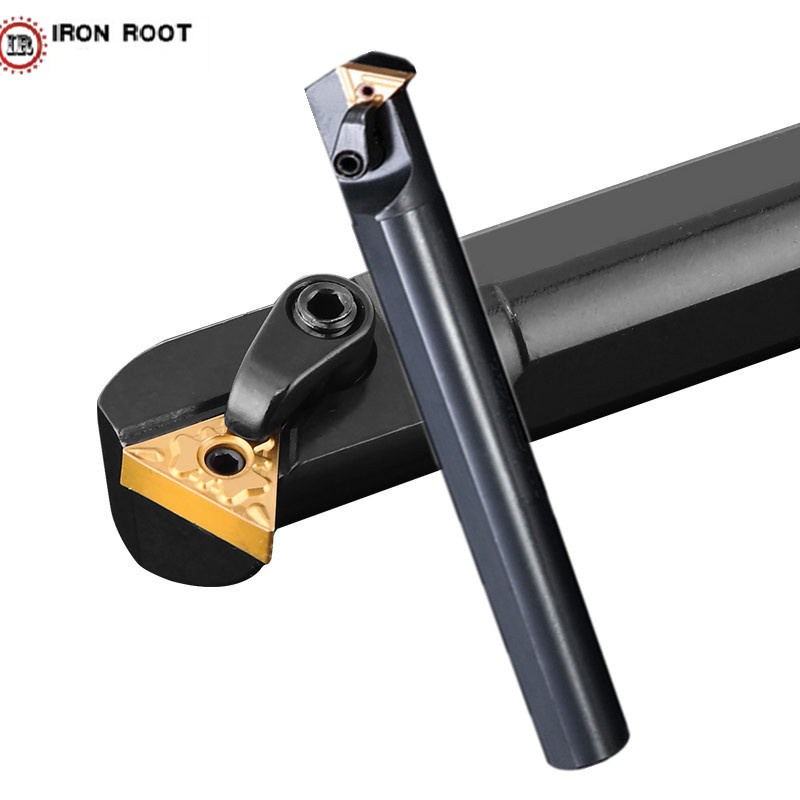

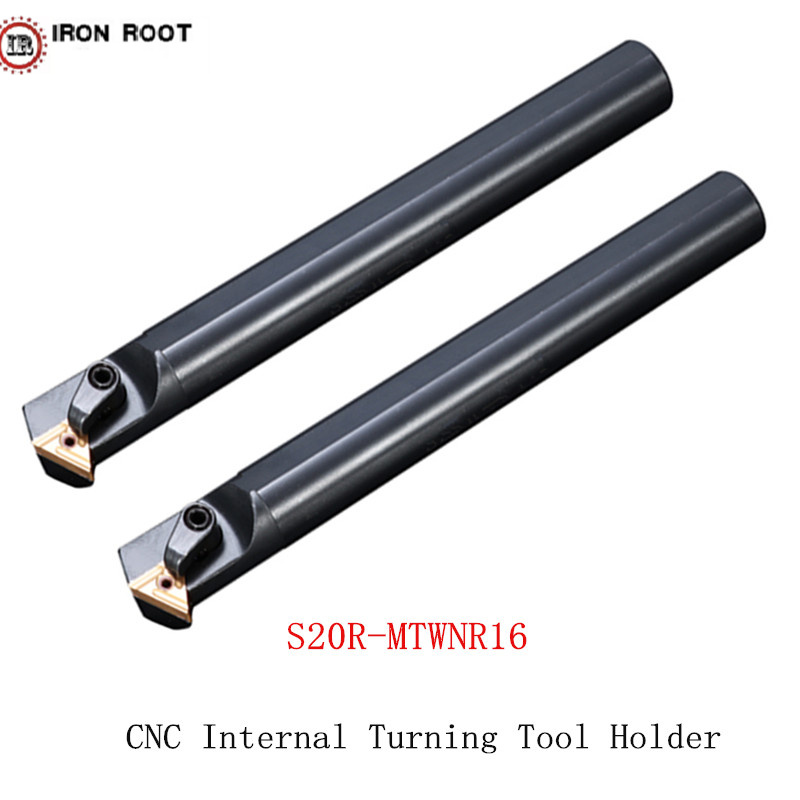

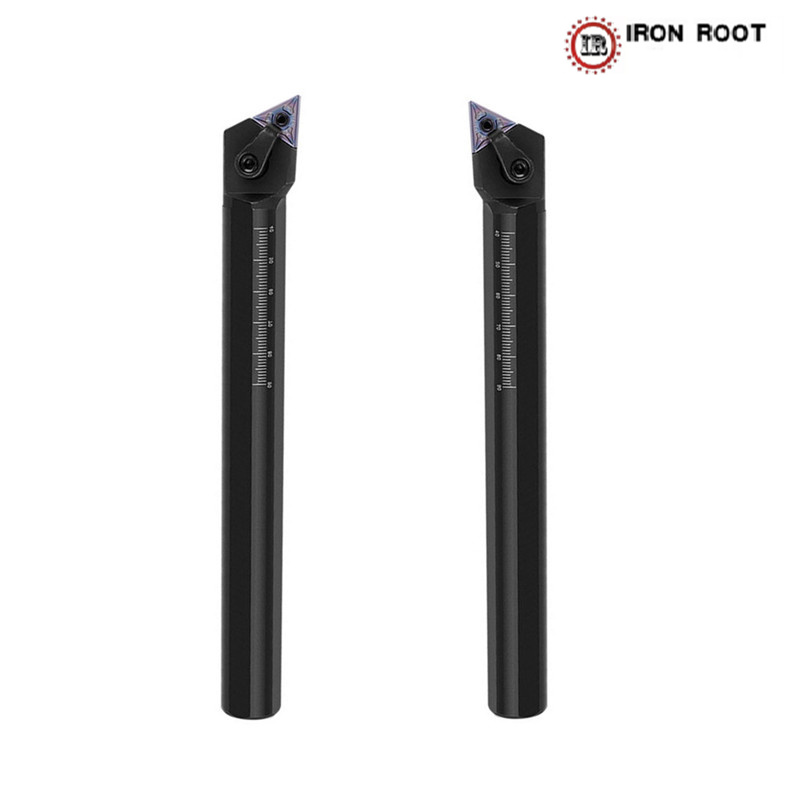

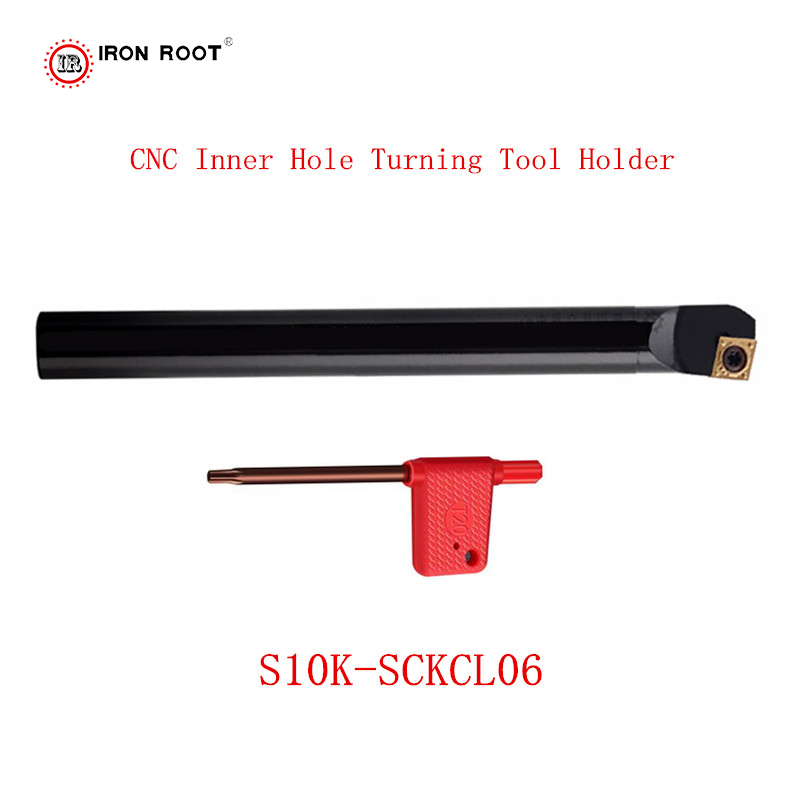

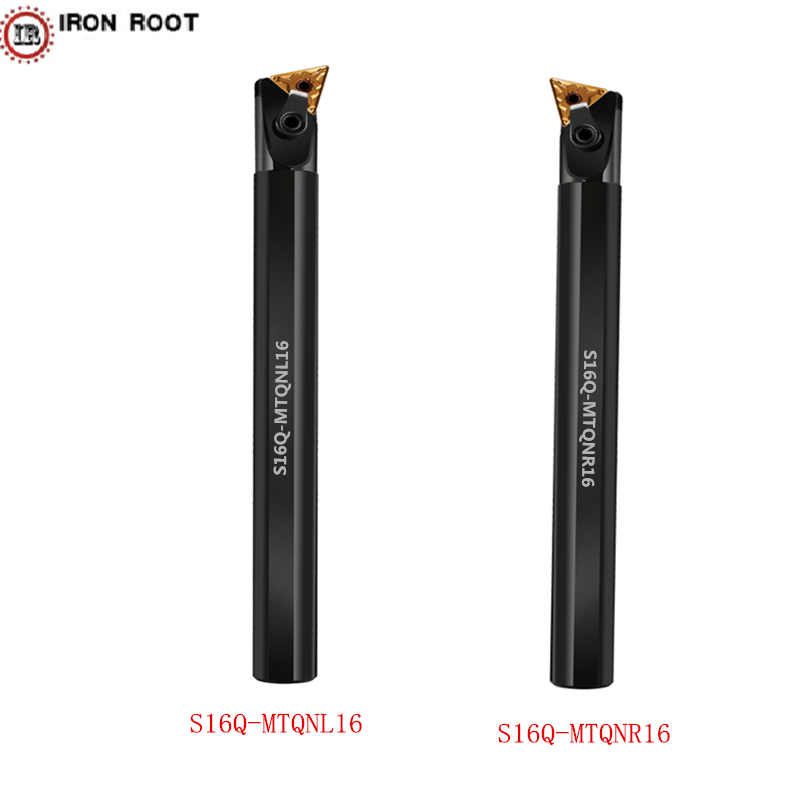

내부 회전 홀더
내부 회전 도구 홀더는 선반 내부 구멍 처리를위한 특수 도구이며 다음과 같은 제품의 장점이 있습니다.
1. 처리 정확도 향상 : 내부 회전 도구 홀더의 정밀 설계는 처리 중에 높은 정밀도를 보장하여 처리 된 부품의 품질 및 치수 일관성을 향상시킬 수 있습니다.
2. 향상된 안정성 : 도구 홀더의 높은 강성 설계는 처리 중에 진동을 줄이고 특히 고속 처리 중에 처리의 안정성을 향상시키는 데 도움이됩니다.
3. 빠른 도구 변경 : 일부 내부 회전 도구 홀더는 빠른 도구 변경 시스템으로 설계되어 도구 변경 시간을 단축하고 생산 효율성을 향상시킬 수 있습니다.
4. 모듈 식 설계 : 모듈 식 설계를 통해 사용자는 다양한 처리 요구 사항에 따라 블레이드 또는 도구를 빠르게 변경할 수있어 처리의 유연성과 적응성이 향상됩니다.
5. 내구성 : 고품질 재료와 정확한 제조 공정은 내부 회전 도구 홀더가 서비스 수명이 길어 교체 빈도 및 유지 보수 비용을 줄입니다.
내부 회전 도구 홀더의 이러한 장점은 정밀 처리 및 대량 생산에 필수적인 도구가됩니다.
내부 회전 도구 홀더의 매개 변수는 주로 다음을 포함합니다.
1. 도구 막대 직경 (D) : 이것은 공구 홀더의 기본 크기입니다. 일반적인 것은 a = 32mm, b = 40mm, c = 50mm, d = 60mm, e = 70mm, f = 80mm, g = 90mm, h = 100mm, j = 110mm, k = 125mm, l = 140mm, m = 150mm입니다. , n = 160mm, p = 170mm, q = 180mm, r = 200mm, s = 250mm, t = 300mm 등
2. 도구 길이 : 공구의 길이는 공구 홀더가 처리 할 수있는 구멍 깊이를 결정합니다. 길이는 일반적으로 a = 32mm와 같은 특정 코드로 표시됩니다.
B = 40mm, C = 50mm 등
3. 메인 레이크 각도 : 절단 방법 및 칩 제거 방향에 영향을 미칩니다. 일반적인 각도에는 0º, 5º, 13º, 15º, 7º, 11º 등이 포함됩니다.
4. 블레이드 백 각도 : 절단 및 칩 제거 효과의 선명도에 영향을 미칩니다. 일반적인 역 각도에는 7º, 11º, 2.5º, 5º 등이 포함됩니다.
5. 도구 막대 재료 : 강철 또는 탄화물 일 수 있으며 일부는 냉각 효과 및 공구 수명을 향상시키는 내부 냉각 기능도 가지고 있습니다.
내부 회전 도구 홀더에는 주로 다음 분야를 포함하여 광범위한 응용 프로그램이 있습니다.
1. 자동차 제조 : 엔진 부품, 샤프트, 디스크 및 실린더 블록과 같은 주요 구성 요소를 처리하는 데 사용되며 정밀도 및 마감에 대한 요구 사항이 높습니다.
2. 의료 기기 제조 : 의료 기기 분야에서 내부 회전 도구 홀더는 컴퓨터 단층 촬영 하우징 워크 피스와 같은 정확한 내부 구멍을 처리하는 데 사용됩니다.
3. 항공 우주 : 항공 우주 분야에서 내부 회전 도구 홀더는 항공기 엔진 커넥터 및 패스너와 같은 티타늄 합금과 같은 프로세스하기 어려운 재료를 처리하는 데 사용됩니다.
4. 가공 : 연마 된 막대 편심 회전 도구의 적용을 포함하여 가공의 내부 구멍 처리에 적합합니다.
5. CNC 회전 기술 : CNC 회전 기술에서 내부 회전 도구 홀더는 처리 효율과 회전의 정밀도를 향상시키는 데 사용됩니다.
6. 정밀 가공 : 내부 회전 도구 홀더는 내부 구멍의 정밀 회전 및 내부 스레드 가공과 같은 정밀 가공에 적합합니다.
