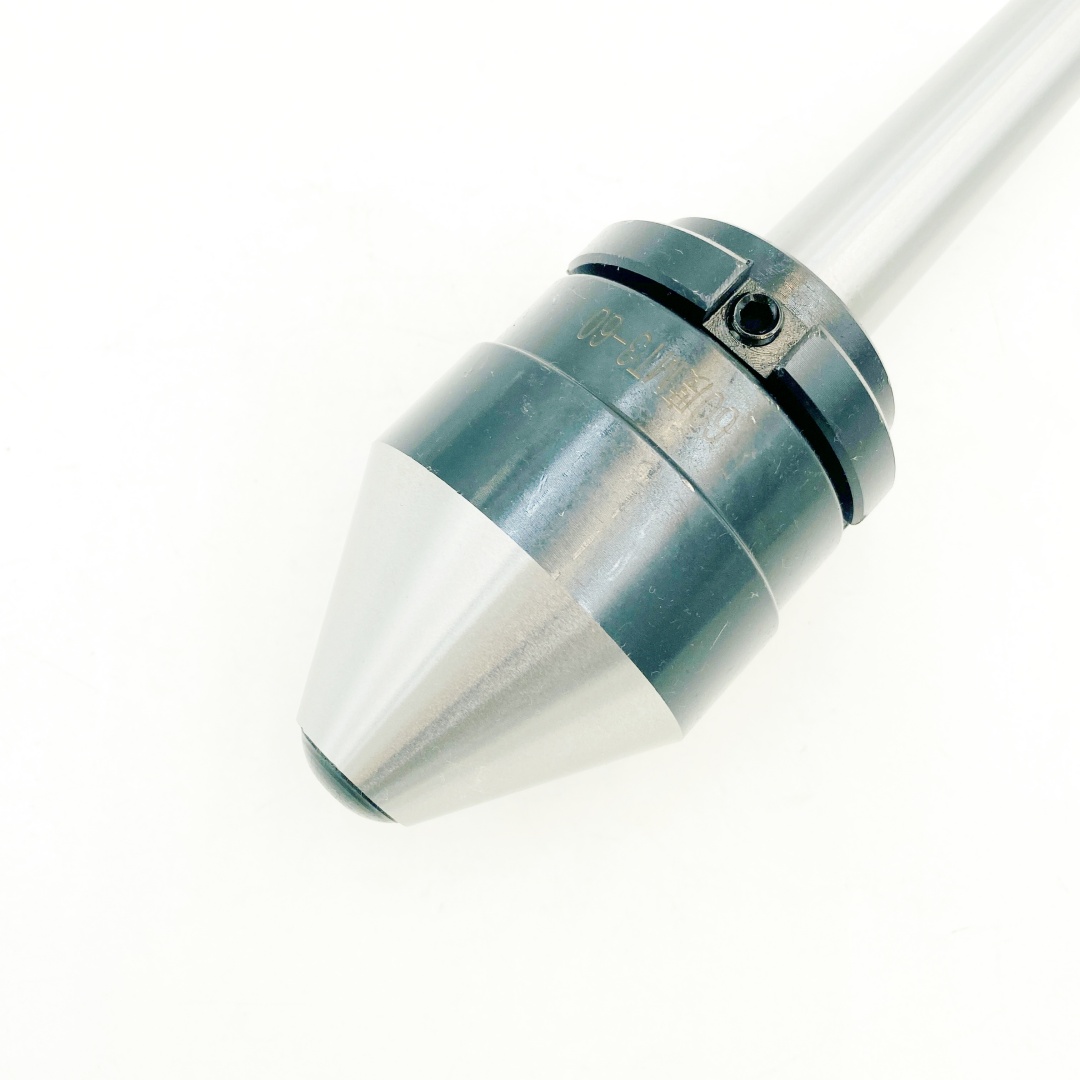

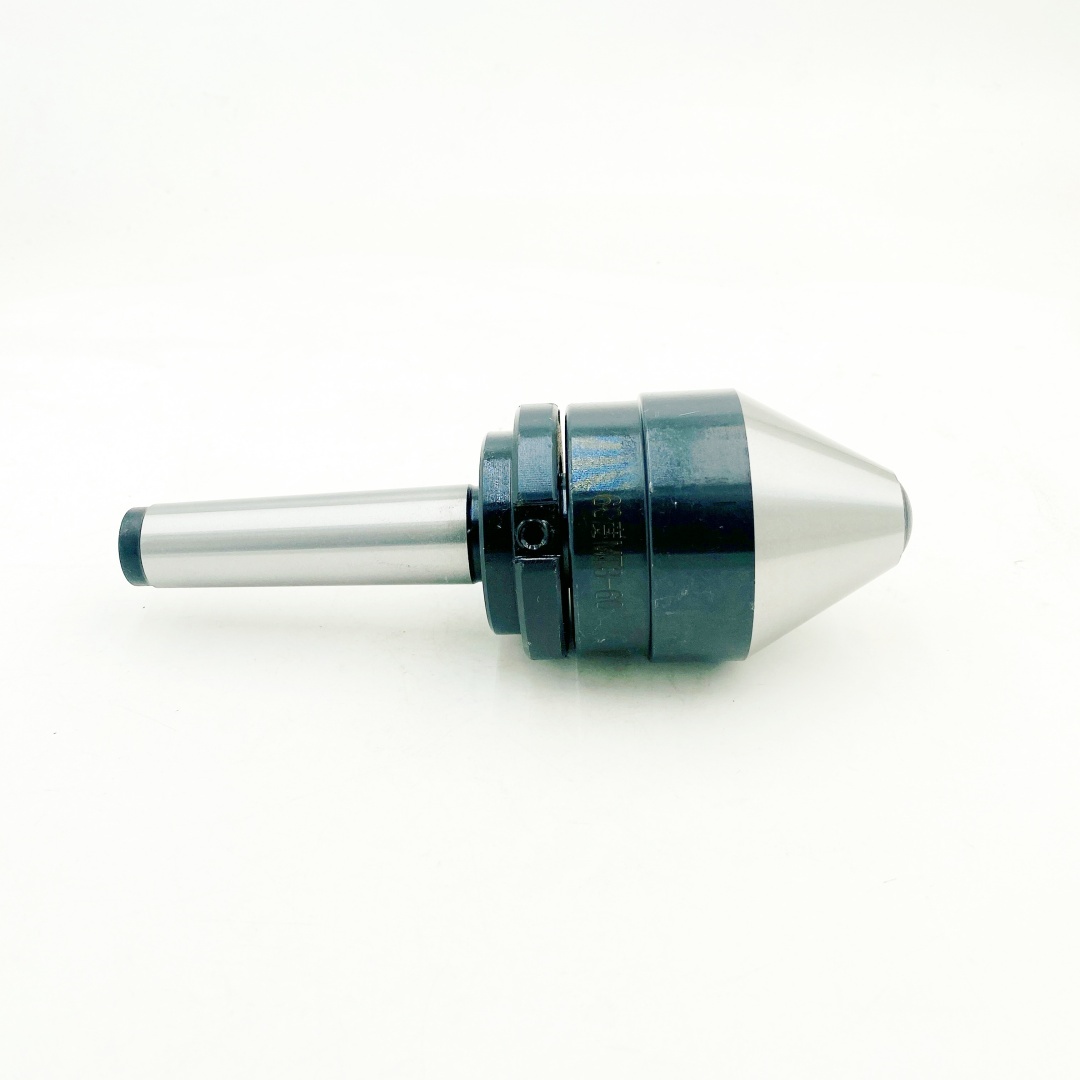

모스 테이퍼 섕크 선반용 우산형 회전 센터
대형 원뿔각 우산형 회전탑의 특징 및 적용 시나리오
뛰어난 다용성: 대형 원뿔각 우산형 회전 톱(일반적으로 원뿔각 60°, 75° 또는 90°)의 가장 큰 장점은 다용성입니다. 대형 원뿔각 톱은 수십 밀리미터에서 100~200 밀리미터에 이르는 내부 구멍 크기를 가진 공작물 가공에 적합합니다. 즉, 다양한 구멍 직경을 가진 슬리브 부품을 가공할 때 톱을 자주 교체할 필요가 없어 가공 효율이 크게 향상되고 공구 비용이 절감됩니다.
낮은 위치 정확도: 큰 원뿔각 우산형 회전 탑의 위치 정확도는 낮습니다. 위치 결정으로 가공되는 외측 원 또는 단면의 위치 오차가 큽니다. 이는 큰 원뿔각과 공작물 내부 구멍 사이의 접촉 면적이 상대적으로 작아 가공 과정에서 흔들림과 오프셋이 발생하기 쉬워 가공 정확도에 영향을 미치기 때문입니다. 높은 정밀도가 요구되는 부품 가공에서는

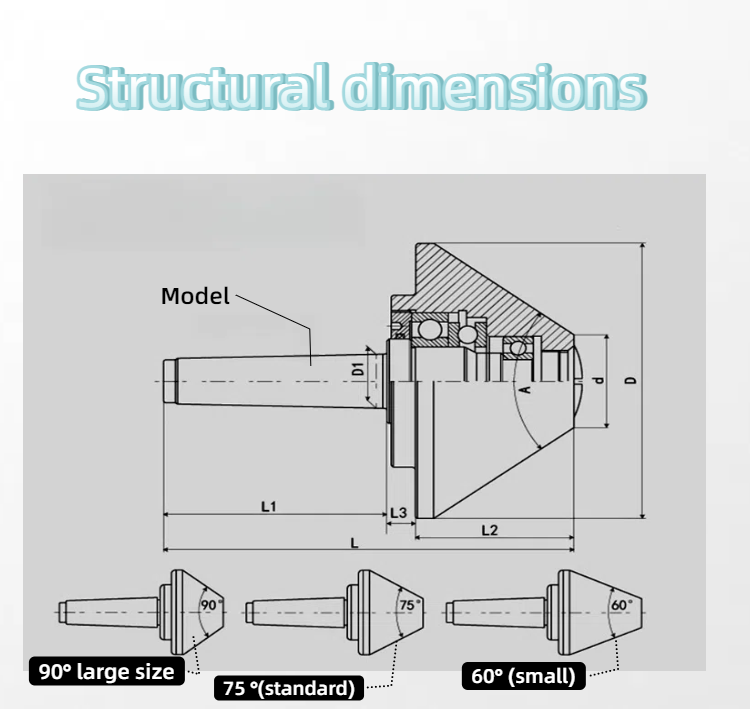

우산 모양의 회전 꼭대기의 원뿔 각도는 중요한 구조적 매개변수 중 하나입니다.일반적으로 원뿔 각도는 60° 또는 75°이고, 90°로 설계되는 것도 있습니다.다양한 원뿔 각도 디자인은 다양한 처리 시나리오와 공작물 유형에 적합합니다.예를 들어, 60° 원뿔 각도를 가진 우산 모양의 회전 상단은 다재다능함 면에서 우수한 성능을 발휘하며 수십 밀리미터에서 100~200 밀리미터에 이르는 내부 구멍 크기를 가진 작업물의 가공에 적응할 수 있습니다.이는 60°의 원뿔 각도가 공작물의 내부 구멍에 접촉할 때 일정 범위 내의 다양한 구멍에 적응하고 접촉 위치를 조정하여 안정적인 지지를 얻을 수 있기 때문입니다.그러나 이 대형 원뿔각 우산 모양의 회전 탑에도 몇 가지 단점이 있는데, 즉 위치 정확도가 비교적 낮다는 것입니다.이에 의해 가공된 바깥쪽 원이나 단면은 상대적으로 큰 위치 오차를 갖는다.이는 큰 원뿔각이 공작물에 접촉할 때 접촉면적이 비교적 작고, 절삭력 등 외력의 작용을 받아 작은 변위가 발생하기 쉽기 때문에 가공된 공작물의 높은 수준의 위치 정밀도를 달성하기 어렵기 때문이다.
